一、产品主要技术参数
本产品为煤矿综放工作面核心支护设备，适用于复杂地质、高应力综放工作面顶板防护，整体结构稳定、支护强度高、自动化程度高，核心技术参数如下：

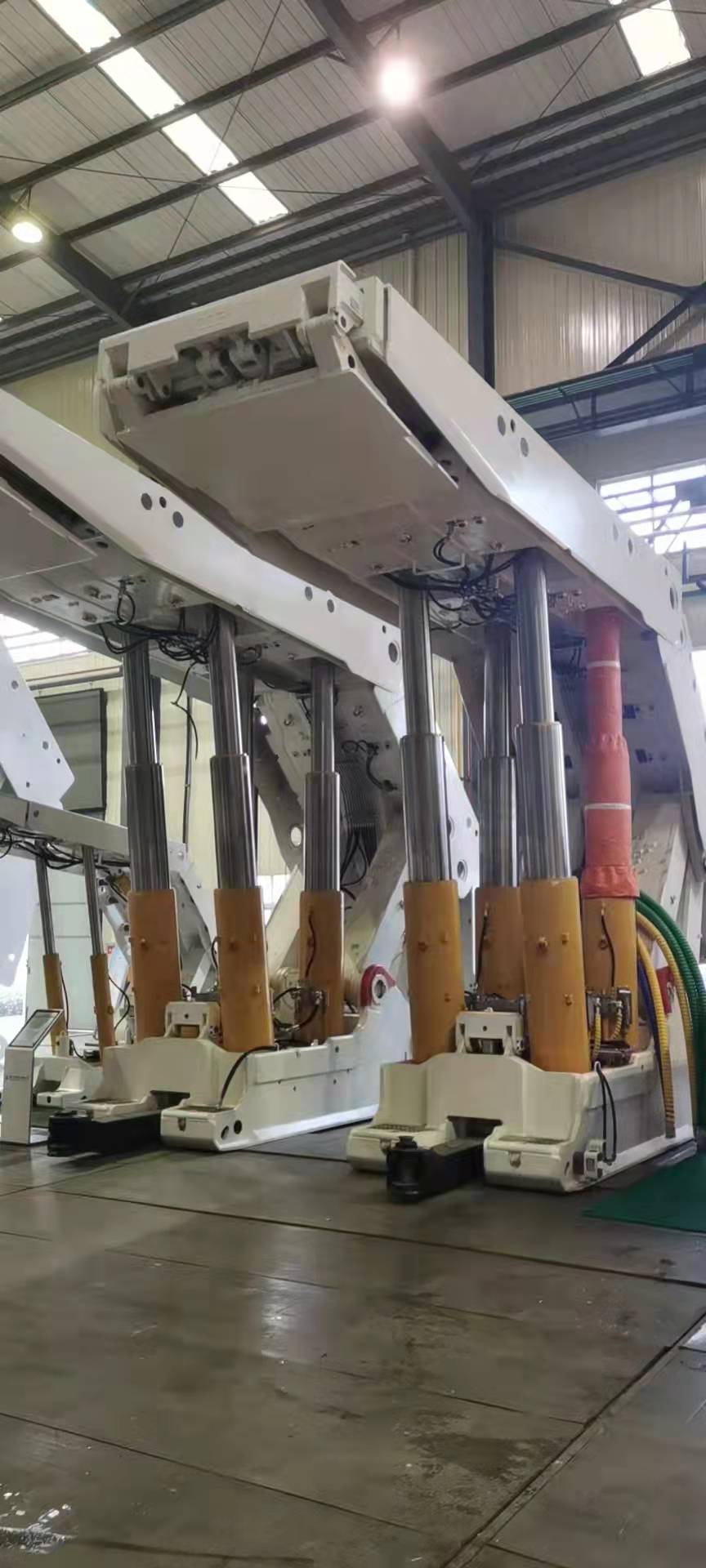

（一）产品型号：ZF22000/29/55D型放顶煤液压支架
（二）支护高度：最低支护高度2.9m，最大支护高度5.5m，适配工作面采高范围广
（三）额定工作阻力：22000kN，初撑力18840kN，支护承载力充足
（四）支架中心距：2050mm
（五）推移行程：960mm，满足工作面快速推进需求
（六）泵站工作压力：37.5MPa，适配煤矿标准液压系统
（七）操控方式：手动/电液智能控制，支持一键移架、自动支护
（八）适配工况：适用于顶板中等稳定、局部破碎、高地应力煤层综放工作面
（九）执行标准：严格遵循GB25974.1-2010《煤矿用液压支架通用技术条件》、MT550-1996《大采高液压支架技术条件》、MT/T815-1999《放顶煤液压支架技术条件》标准及国家煤矿安全标准设计生产，具备矿安认证资质。
二、产品主要特点及创新点
1. 高强度支护，安全稳定性强
支架整体采用高强度合金钢板焊接成型，整体刚度大、抗冲击、抗变形能力强，额定工作阻力高，可有效抵御工作面顶板压力、来压冲击，杜绝顶板下沉、片帮、冒顶隐患，极大提升综采工作面作业安全性。
2. 结构合理，防护性能全面
该支架具有高可靠性、高工作阻力、大采高三大特点。
支架采用整体顶梁、伸缩梁加一级护帮结构，采用了可靠的人性化防漏水设计，增加了支架的适应性。
3. 运行稳定，故障率低
核心液压元件、密封件采用优质配套产品，液压系统布局规整、密封性好，抗压、抗渗漏性能优异，井下潮湿、粉尘、重载工况下可长期稳定运行，设备故障率低，有效减少停机检修时间。
4. 操作便捷，作业效率高
首次采用手自一体化控制方式，实现手动控制、电磁阀控制相结合的控制方式；采用快速供液系统，实现大工作阻力支架立柱的快速供液，能有效的解决高工作阻力支架缸径大、泵站压力小、支架升柱慢的问题；移架速度小于13秒，满足煤层厚度9.0`13m放顶煤工作面快速推进要求，有效提升综采工作面整体推进效率。
5. 可靠性高，使用寿命长
液压支架采用全三维设计与有限元分析相结合，耐久性能试验超过50000次。高可靠型和长使用寿命，满足工作面年产1000~1500万吨t产能要求。
三、产品引用案例
应用项目：兖矿能源有限公司金鸡滩、石拉乌素、营盘壕煤矿综放工作面支护项目
本型号液压支架已批量应用于金鸡滩煤矿12-2上112和110综放工作面，石拉乌素煤矿1219综放工作面、营盘壕煤矿2202综放工作面，开采工况复杂，对支护设备稳定性、安全性要求极高。
设备投入使用后，凭借高强度支护、工况适配性强等优势，彻底解决了该工作面以往顶板下沉、支护效率低等难题，工作面安全生产标准化水平显著提高。
