一、产品主要技术参数
本产品为煤矿综采工作面核心支护设备，适用于中厚煤层、复杂地质、高应力综采工作面顶板防护，整体结构稳定、支护强度高、自动化程度高，核心技术参数如下：
（一）产品型号：ZQ4000/22/48D型单元式支架
（二）支护高度：最低支护高度2.2 m，最大支护高度4.8 m
（三）额定工作阻力：4000 kN，初撑力3091 kN
（四）泵站工作压力：31.5MPa，适配煤矿标准液压系统
（五）操控方式：电液智能控制／手动集中操控，支持一键移架、自动支护
（六）适配工况：适用于煤矿综采工作面超前区域
（七）执行标准：严格遵循国家煤矿安全标准设计生产，具备矿安认证资质。
二、产品主要特点及创新点
ZQ4000/22/48D单元式超前支架是应用于煤矿综采工作面超前区域的一种支护设备,移架效率高,支护效果好,并且不存在反复支撑巷道顶板,破坏顶板的现象。支架采用国际一流的“TOP-DOWN骨架建模异域协同设计平台”进行研发，全三维设计与有限元分析相结合，顶梁与立柱采用可旋转自复位结构，有效提高超前液压支架对巷道顶板凹凸不平等复杂条件的适应性，耐久性能试验满足国标A类要求。
单元式支架代替传统单体、架棚支护，支护效率与安全系数显著提升。顶梁与立柱采用可旋转自复位结构，除了原有的锻造材料柱窝，又配备了锻造的限位环和聚氨酯复位垫块，加大顶梁的活动角度，使顶梁最大限度接触顶板，增加接触面积。
该支架配置侧移千斤顶和抬架千斤顶，具备侧移功能，便于移架。同时设有防倒装置和顶梁防掉落装置，提升支架使用安全性和稳定性。
参考实物图

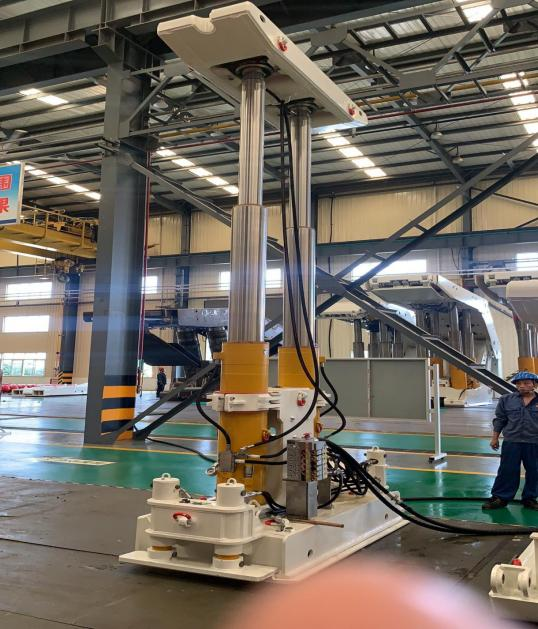

ZQ4000单元式支架批量制造
1. 高强度支护，种类丰富，适用范围广。

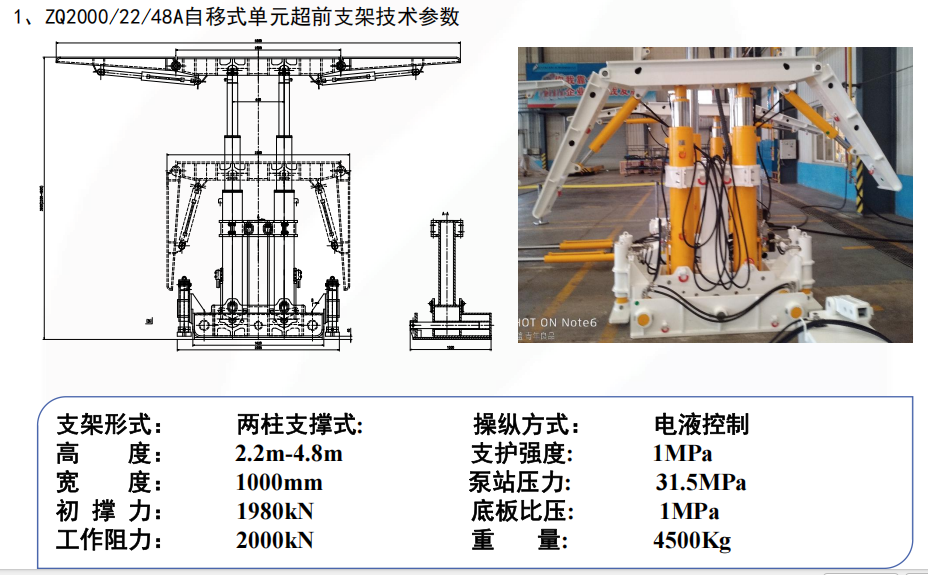

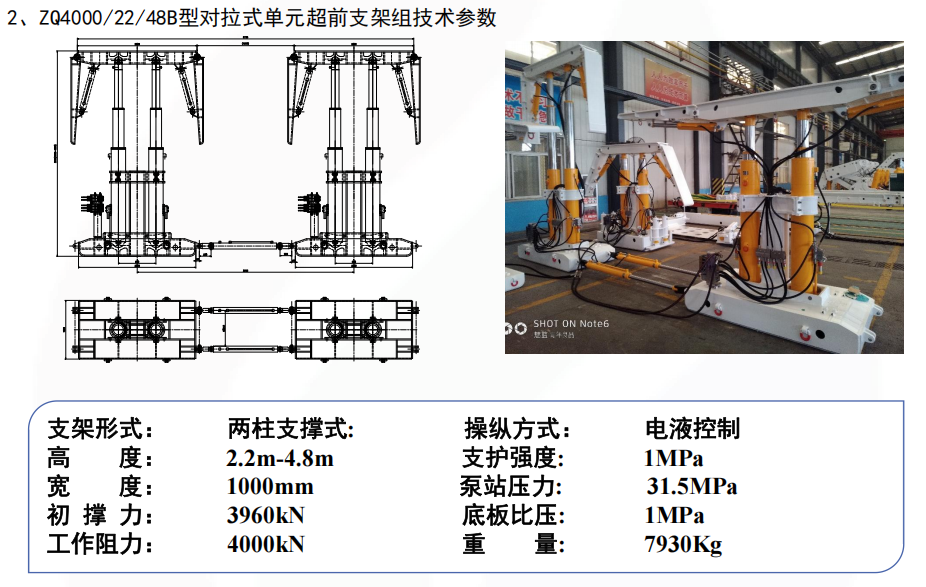

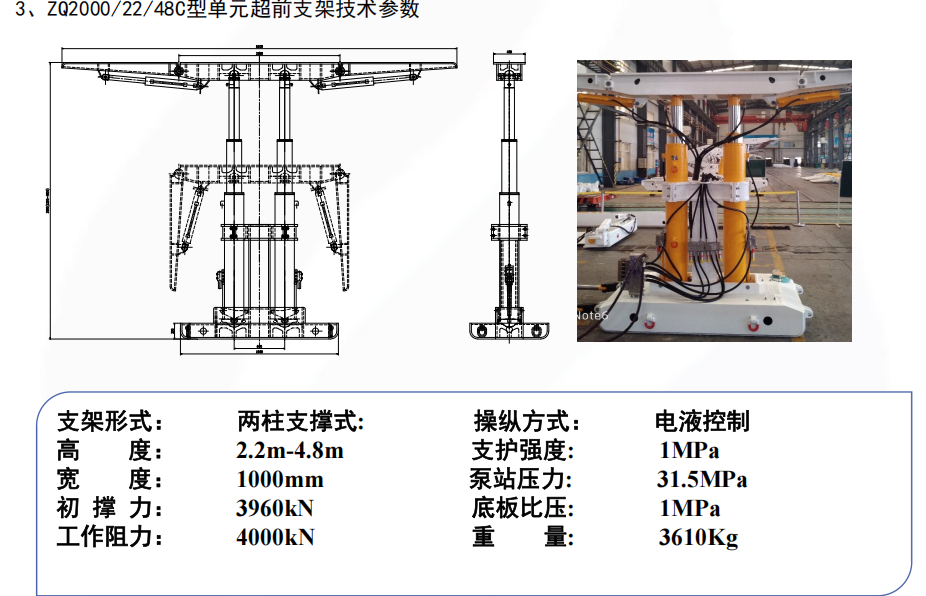

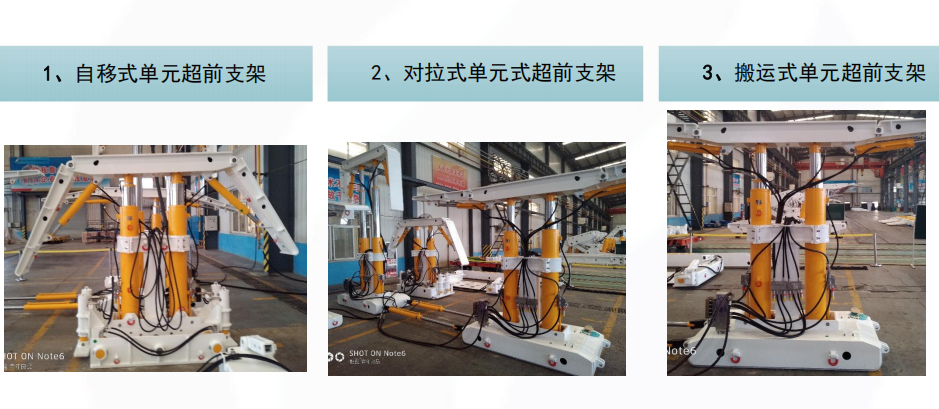

单元式超前支架结构有自移式单元超前支架、对拉式单元式超前支架、 搬运式单元超前支架三种形式。主要应用于综放工作面运输顺槽及回风顺槽的支护，实现 工作面顺槽超前120~150米的支护，解决顺槽端头的支护及超前支护对 顶板反复支撑问题。
2. 运行稳定，故障率低
核心液压元件、密封件采用优质配套产品，液压系统布局规整、密封性好，抗压、抗渗漏性能优异，井下潮湿、粉尘、重载工况下可长期稳定运行，设备故障率低，有效减少停机检修时间。
3. 操作便捷，作业效率高
搭配成熟电液控制系统，操作简单、动作灵敏，可实现自动移架、推溜、护帮、喷雾联动，大幅降低人工操作强度，有效提升综采工作面整体推进效率。
三、产品引用案例
本型号液压支架已批量应用于华阳煤矿、梁宝寺煤矿等多个工作面，支架移架效率高,支护效果好,并且不存在反复支撑巷道顶板,破坏顶板的现象。顶梁与立柱采用可旋转自复位结构，有效提高超前液压支架对巷道顶板凹凸不平等复杂条件的适应性，耐久性能试验满足国标A类要求。单元式支架代替传统单体、架棚支护，支护效率与安全系数显著提升。
顶梁与立柱采用可旋转自复位结构，除了原有的锻造材料柱窝，又配备了锻造的限位环和聚氨酯复位垫块，加大顶梁的活动角度，使顶梁最大限度接触顶板，增加接触面积。该支架配置侧移千斤顶和抬架千斤顶，具备侧移功能，便于移架。同时设有防倒装置和顶梁防掉落装置，提升支架使用安全性和稳定性。
